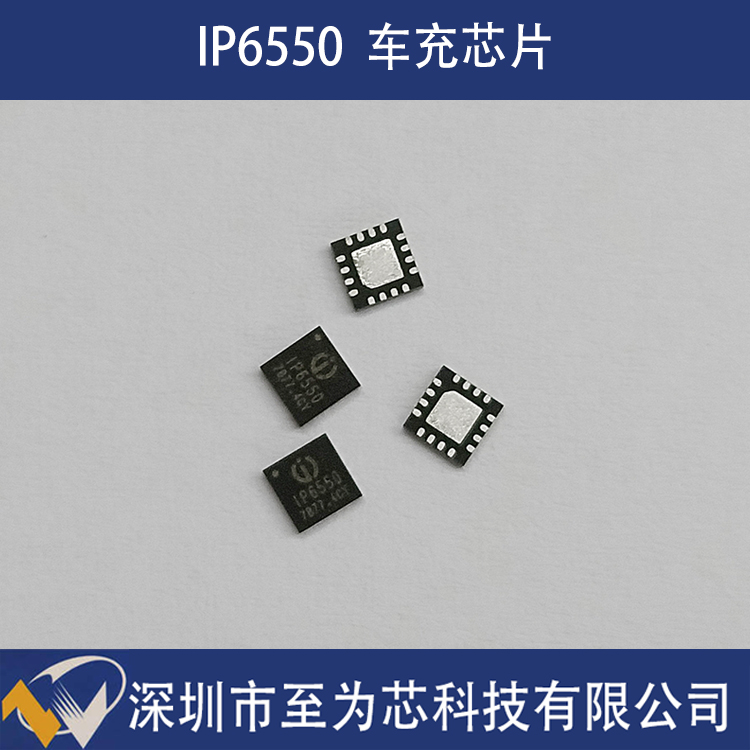

       英集芯IP6550是一款適用于車載充電器、適配器、智能排插、行車記錄儀等充電方案支持雙口DCP協議的140W輸出DC-DC降壓芯片。集成同步開關的降壓控制器、支持DCP協議的雙口輸出器件。兼容DCP、PD2.0/3.0/3.1等主流快充協議。支持140W輸出。4.5V至36V輸入，耐壓達 48V。輸出電壓范圍3V-20V可調，支持通過I2C總線或FB引腳動態調節。內置NMOS驅動器，僅需外置兩顆MOS管即可實現同步整流降壓，減少外圍元件數量。采用QFN16封裝，體積小巧，適合空間受限的應用產品。

       一、主要性能特點

       1、寬電壓輸入與能效表現

       IP6550支持4.5V至36V的輸入電壓范圍，適用于車載電源、適配器等不同場景。其同步整流技術使轉換效率達到較高水平，有助于降低功耗。在車載充電器中，IP6550可為手機、平板等設備提供穩定的充電支持。

       2、多協議支持與輸出調節

       IP6550兼容DCP、QC2.0/3.0、FCP、SCP、AFC、SFCP、PD2.0/3.0等常見快充協議。通過I2C總線或FB引腳調節輸出電壓（3V-20V），可實現5A電流輸出，適用于多口設備同時充電。

       3、保護功能

       內置輸入過壓/欠壓保護、輸出過流/過壓/欠壓保護、短路保護及過熱保護功能，有助于設備在異常情況下的安全運行。

       二、應用場景

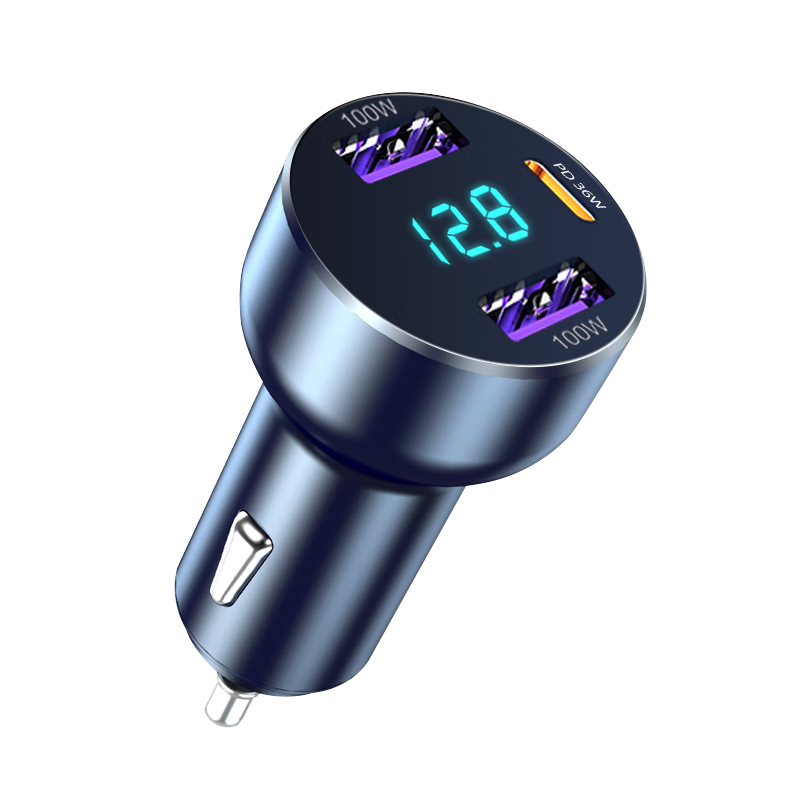

       1、車載充電器

       IP6550的寬電壓輸入與能效特性，使其適用于車載充電器。搭配英集芯IP2738協議芯片，可實現雙口獨立充電，為導航設備、手機等供電。

       2、多口適配器

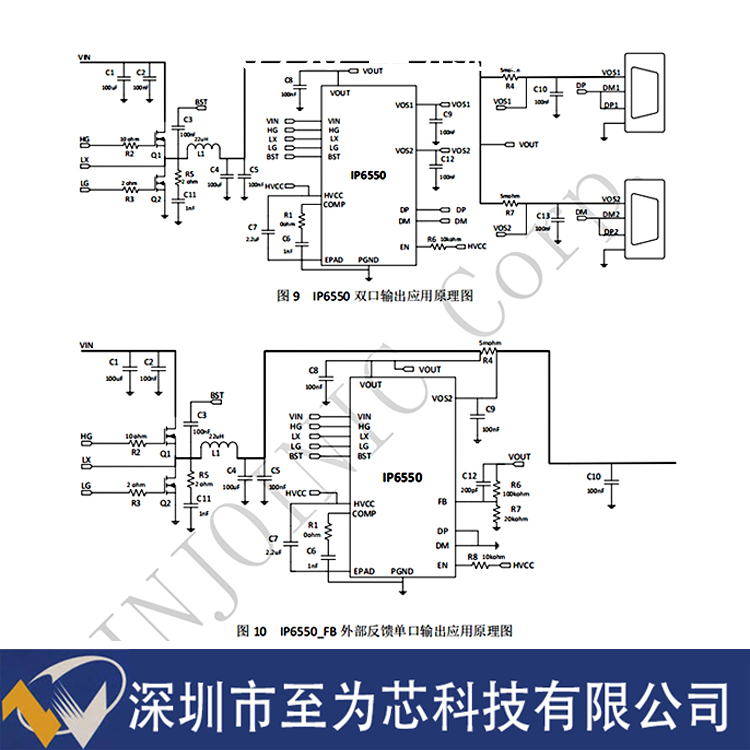

       在多口適配器中，IP6550支持兩路USB-C接口輸出，通過功率分配技術，可同時為筆記本電腦和手機充電。其QFN16封裝（3mm×3mm）與電路設計，有助于縮小產品體積。

       3、智能插排

       智能插排需同時為多個設備供電，IP6550的輸出調節能力（如5V/9V/12V/20V多檔電壓）可滿足不同設備的充電需求。

       三、技術特點

       1、設計簡化

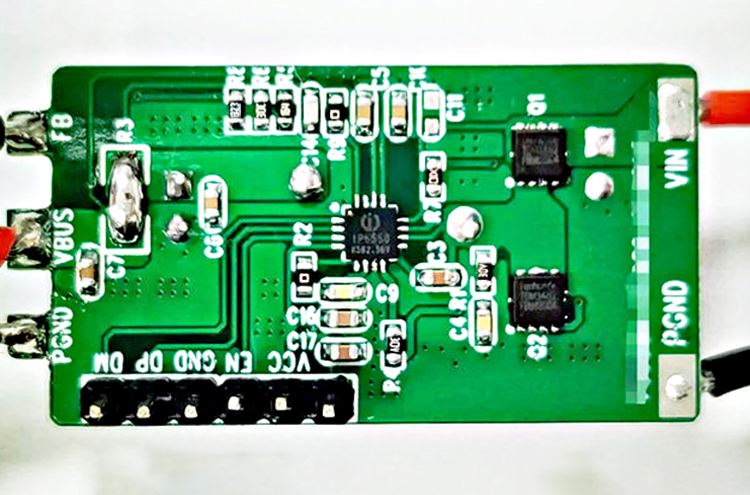

       IP6550采用QFN16封裝，集成NMOS驅動器與同步整流電路，外圍元件較少，有助于縮短產品開發周期。

       2、電壓調節

       通過I2C總線或FB引腳，IP6550可調節輸出電壓，適配不同設備的充電協議。

       3、行業測試

       IP6550已通過多項行業測試，其性能與穩定性獲得部分品牌認可。

       四、實際應用案例

       大疆100W氮化鎵桌面充電器

       大疆推出的100W桌面充電器采用IP6550+IP2738組合，支持雙USB-C接口獨立充電，總功率達100W。

       公牛山峰充電插座

       公牛充電插座通過IP6550與IP2738U、IP2726芯片協同工作，實現三口（2C1A）輸出。

       綠聯140W 2C1A氮化鎵充電器

       綠聯充電器采用IP6550與IP2736協議芯片，支持140W功率輸出，兼容PD3.1、QC5等協議。

       五、展望

       隨著USB PD3.1協議的推廣與設備功率需求的變化，IP6550憑借其集成度較高、能效表現良好與靈活性，將持續應用于多口充電設備。英集芯也將推出更多解決方案，助力客戶在不同領域的應用需求。

       六、總結

       英集芯IP6550同步降壓控制器，為充電體驗提供技術支持。無論是車載場景的供電，還是多口設備的應用，IP6550均表現出較好的性能特點。
